1、产品简介
SHD-20N是新一代M.2 SSD拷贝机,采用最新的PCIe 2.0 X4及SATA3.0(6Gbps) (同时向下兼容SATA2.0)协议设计,性能强劲,SATA复制速度高达36GB/分钟,PCIe复制速度高达48GB/分钟。
SHD-20N拷贝机是1拷19,用户可以通过多个机台之间串接进行接口数量扩充,也可以根据产能需求自行调配接口数量,大幅提高产线工作效率。
支持多种复制与擦除模式,满足不同需求。
支持网络映像下载拷贝功能,可通过USB3.0高速通道和PC进行连接,获取网络映像文件,进行映像复制。
支持硬盘接口状态实时监测,可完整记录机器所有工作信息,便于产能分析。
2、产品特色
高效稳定的复制速度

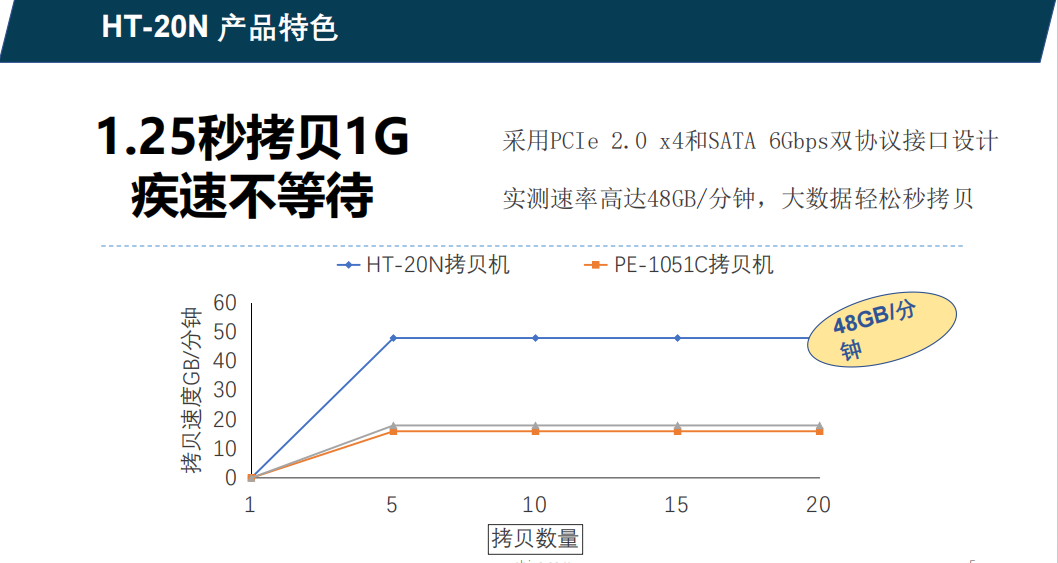

针对PCIe的SSD,接口速度高达800MB/s(PCIe),可实现48GB/min的拷贝效率。
多种复制模式
快速复制:分析母盘的数据结构后,只复制有资料的区域(要求子盘容量不小于母盘容量);
全盘复制:不分析母盘的数据结构,复制整个母盘数据到子盘(要求子盘容量不小于母盘容量);
百分比复制:不分析母盘的数据结构,复制预先设定的百分比数据(需要预先设置要复制的百分比);
快速+百分比复制:快速复制与百分比复制的结合使用;
最严谨的比对模式
支持业界最严谨的Bit to Bit数据比对校验方式,确保复制资料100%正确。
多种擦除模式
完整抹除:擦除整个硬盘的数据;
快速抹除:只擦除索引表格,擦除时间短;
DoD资料擦除:按照美国国防部DOD 5220.22-M数据擦除标准进行擦除。
接口数量无限扩充
支持通过串接的方式将多台机器连接到一起实现接口扩充,可根据产能需求进行接口数量的动态调配。
最大容量硬盘支持
支持所有市面上的最大容量硬盘(采用LBA48bit定址设计)。
自动断电机制
任何工作模式下,设置自动断电的延迟时间,确保硬盘的正常断电。系统默认的延迟时间是3秒。
网络映像上传/下载/拷贝
使用网络映像功能可以减少母盘管理,通过USB3.0高速通道与一台PC连接即可轻松实现网络映像下载复制。
接口实时监测
完整记录所有工作信息,包括接口的硬盘序号,工作时间,拷贝数据量等。
3、产品外观
产品视图:
USB3.0接口风扇*3接地端口串接输入接口串接输出接口电源接口电源开关
4、操作界面说明
LCD屏幕与操作按键
确认键向上键拷贝速度子盘数量工作模式模·式
取消键向下键已用时间拷贝进度速度最慢接口拷贝数据量
启动按钮(作用等同于“OK”键)
端口LED指示
每个端口都有对应红色和绿色LED,用于指示相应的工作状态。
LED灯表示工作状态
LED灯 | 表示工作状态 |
红灯常亮、绿灯闪烁 | 硬盘识别中 |
红灯常亮、绿灯常亮 | 硬盘识别完毕 |
红灯熄灭、绿灯闪烁 | 拷贝/擦除/比对工作中 |
红灯常亮、绿灯熄灭 | 拷贝/擦除/比对结果FAIL |
红灯熄灭、绿灯常亮 | 拷贝/擦除/比对结果PASS |
转接板连接说明
耗材:M.2 SSD转接板为耗材(如下图),更换方法参见“12.附录---转接板更换指导 ”
M2. SSD 转接板
5、注意事项
6、功能操作与详解
7、SHD-20N拷贝机规格:
